标准平凹柱面透镜简介

平凹柱面透镜由一个平面一个凹柱面组成，其焦距为负，常用于将平行或发散光束聚集到线上或改变像的宽高比。

标准平凹柱面透镜特征

材料：精退火H-K9L光学玻璃	透镜定心误差: 3~5分
设计波长：587.6nm	表面光洁度: 60/40
直径误差：+0.0/-0.1mm	倒边 : 0.2mmX45°
中心厚度误差: ±0.2mm	焦距误差(EFL)：±2%
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车

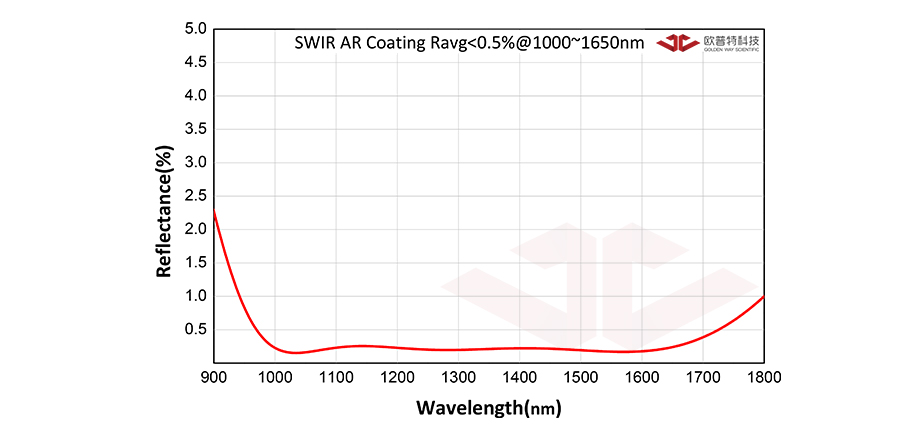

	SL16-20x20-100-SWIR

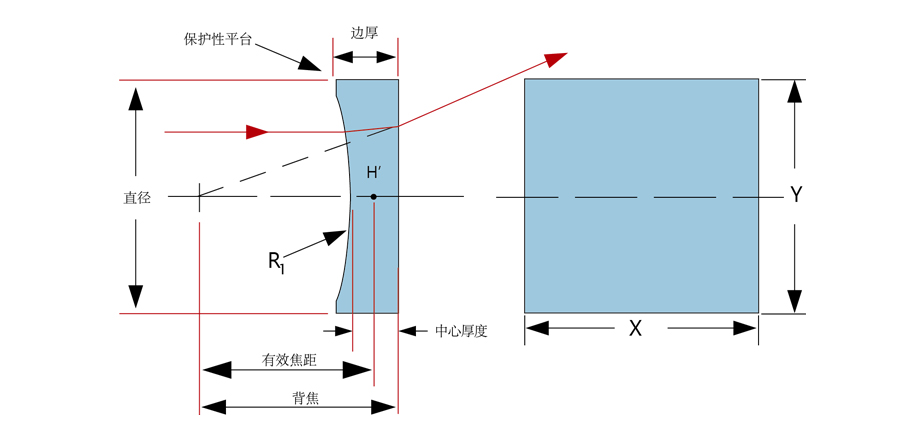

技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x20.0mm F=-100.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x20.0 焦距EFL(mm) -100.00 背焦BFL(mm) -101.30 半径 R1(mm) -51.64 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.98 镀膜 Ravg<0.5% @1000~1650nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-20x20-300-NIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x20.0mm F=-300.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x20.0 焦距EFL(mm) -300.00 背焦BFL(mm) -301.70 半径 R1(mm) -155.10 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.48 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-40x20-075-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=40.0x20.0mm F=-75.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 40.0x20.0 焦距EFL(mm) -75.00 背焦BFL(mm) -77.00 半径 R1(mm) -38.78 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 4.31 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-20x20-300-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x20.0mm F=-300.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x20.0 焦距EFL(mm) -300.00 背焦BFL(mm) -301.70 半径 R1(mm) -155.10 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.48 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-10x10-200-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=10.0x10.0mm F=-200.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 10.0x10.0 焦距EFL(mm) -200.00 背焦BFL(mm) -200.73 半径 R1(mm) -103.40 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.12 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-25x16-025
技术参数光谱曲线图技术服务平凹柱面透镜 XY=25.0x16.0mm F=-25.20mm 未镀膜精退火K9光学玻璃尺寸XY(mm)或直径(mm) 25.0x16.0 焦距EFL(mm) -25.20 背焦BFL(mm) -26.14 半径 R1(mm) -13.00 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 4.25 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-20x20-500
技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x20.0mm F=-500.00mm 未镀膜精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x20.0 焦距EFL(mm) -500.00 背焦BFL(mm) -502.00 半径 R1(mm) -258.50 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.19 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-8x4-004
技术参数光谱曲线图技术服务平凹柱面透镜 XY=8.0x4.0mm F=-4.00mm 未镀膜精退火K9光学玻璃尺寸XY(mm)或直径(mm) 8.0x4.0 焦距EFL(mm) -4.00 背焦BFL(mm) -5.30 半径 R1(mm) -2.07 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.54 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-20x10-012-NIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x10.0mm F=-12.70mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x10.0 焦距EFL(mm) -12.70 背焦BFL(mm) -14.00 半径 R1(mm) -6.56 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 4.31 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-25x16-025-NIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=25.0x16.0mm F=-25.20mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 25.0x16.0 焦距EFL(mm) -25.20 背焦BFL(mm) -26.14 半径 R1(mm) -13.00 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 4.25 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-10x10-012-NIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=10.0x10.0mm F=-12.70mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 10.0x10.0 焦距EFL(mm) -12.70 背焦BFL(mm) -14.00 半径 R1(mm) -6.56 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 4.31 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准

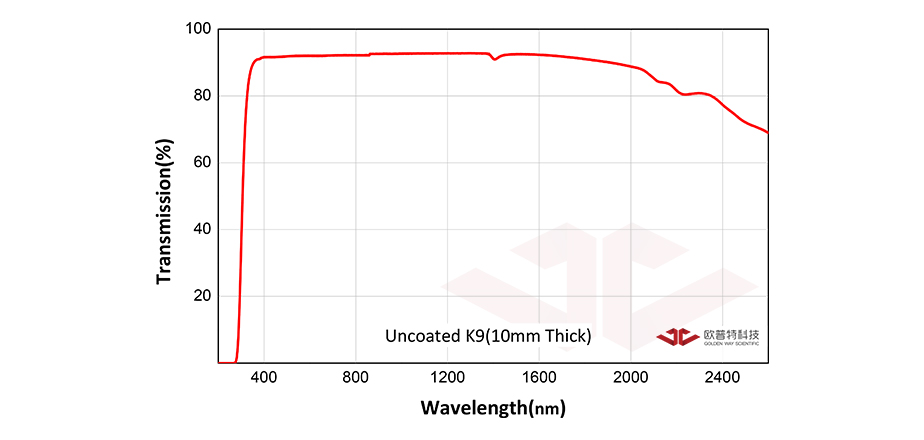

	SL16-10x10-200
技术参数光谱曲线图技术服务平凹柱面透镜 XY=10.0x10.0mm F=-200.00mm 未镀膜精退火K9光学玻璃尺寸XY(mm)或直径(mm) 10.0x10.0 焦距EFL(mm) -200.00 背焦BFL(mm) -200.73 半径 R1(mm) -103.40 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.12 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准

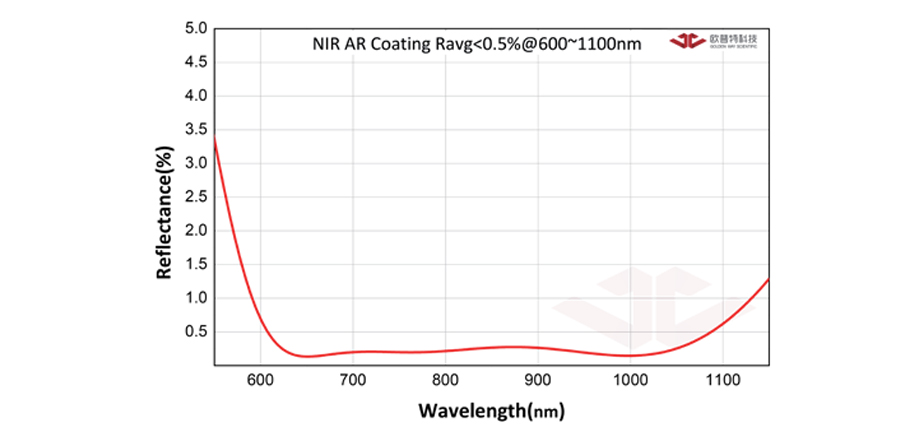

	SL16-10x10-019-NIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=10.0x10.0mm F=-19.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 10.0x10.0 焦距EFL(mm) -19.00 背焦BFL(mm) -20.22 半径 R1(mm) -9.80 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.37 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-12x6-007-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=12.0x6.0mm F=-6.40mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 12.0x6.0 焦距EFL(mm) -6.40 背焦BFL(mm) -7.70 半径 R1(mm) -3.30 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.93 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-53x50-075-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=53.0x50.8mm F=-75.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 53.0x50.8 焦距EFL(mm) -75.00 背焦BFL(mm) -76.30 半径 R1(mm) -38.80 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 11.47 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准

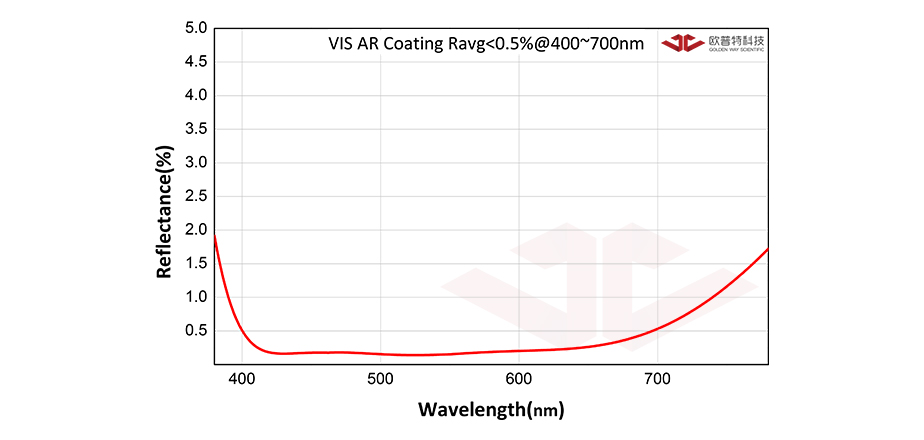

	SL16-20x20-200-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x20.0mm F=-200.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x20.0 焦距EFL(mm) -200.00 背焦BFL(mm) -202.00 半径 R1(mm) -103.40 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.48 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-40x20-1000-VIS
技术参数光谱曲线图技术服务平凹柱面透镜 XY=40.0x20.0mm F=-1000.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 40.0x20.0 焦距EFL(mm) -1000.00 背焦BFL(mm) -1002.20 半径 R1(mm) -516.80 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.10 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-20x10-012
技术参数光谱曲线图技术服务平凹柱面透镜 XY=20.0x10.0mm F=-12.70mm 未镀膜精退火K9光学玻璃尺寸XY(mm)或直径(mm) 20.0x10.0 焦距EFL(mm) -12.70 背焦BFL(mm) -14.00 半径 R1(mm) -6.56 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 4.31 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-40x20-200-NIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=40.0x20.0mm F=-200.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 40.0x20.0 焦距EFL(mm) -200.00 背焦BFL(mm) -202.00 半径 R1(mm) -103.40 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 3.48 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL16-12x10-012-SWIR
技术参数光谱曲线图技术服务平凹柱面透镜 XY=12.0x10.0mm F=-12.70mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃尺寸XY(mm)或直径(mm) 12.0x10.0 焦距EFL(mm) -12.70 背焦BFL(mm) -14.00 半径 R1(mm) -6.56 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 4.31 镀膜 Ravg<0.5% @1000~1650nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
