高精度椭圆形反射镜H-K9L 未镀膜简介

　　椭圆反射镜的反射面是一个平面，外形轮廓为椭圆形，45°倾斜放置在光路中时通光形状为圆形。鑫视科科技提供不镀膜、镀反射膜的椭圆反射镜，反射膜选项包括普通保护性铝膜、保护性银膜、保护性金膜。

H-K9L 未镀膜特征

材料: 精退火H-K9L光学玻璃	表面面型：波长/10 @ 633 nm
平行差：＜1分	反射面光洁度: 10/5
背面: 细磨	长/短轴直径误差: +0.0/-0.2mm
厚度公差: ±0.5mm	倒边: 保护性倒边0.2~0.5mmX45°
镀膜：见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SM15-025
技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=25.00mm T=6.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 25.00 长轴(mm) 35.36 厚度(mm) 6 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-012
技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=12.50mm T=6.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 12.50 长轴(mm) 17.68 厚度(mm) 6 镀膜未镀膜材料 6.16 厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-070

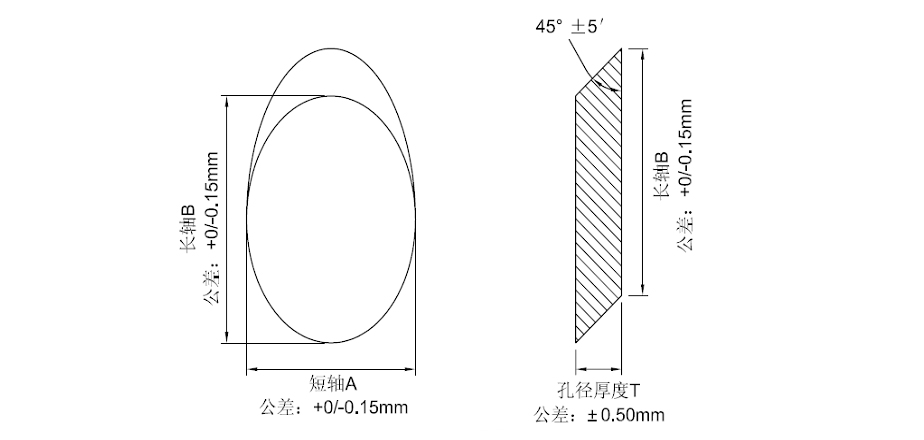

技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=70.00mm T=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 70.00 长轴(mm) 99.01 厚度(mm) 12.5 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-046
技术参数光谱曲线图技术服务 SM15-046 K9椭圆反射镜尺寸=46.00mm T=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 46.00 长轴(mm) 65.06 厚度(mm) 12.5 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-080
技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=80.00mm T=20.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 80.00 长轴(mm) 113.15 厚度(mm) 12.5 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-064
技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=64.00mm T=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 64.00 长轴(mm) 90.52 厚度(mm) 12.5 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-050

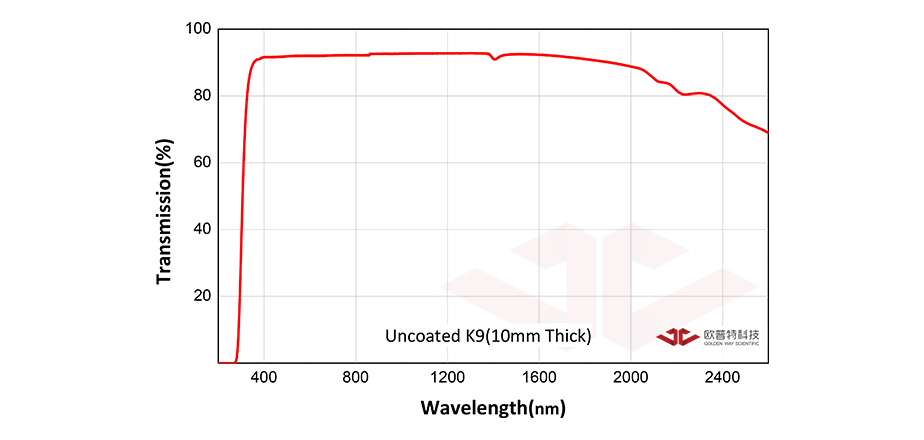

技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=50.00mm T=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 50.00 长轴(mm) 70.72 厚度(mm) 12.5 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
	SM15-036
技术参数光谱曲线图技术服务 K9椭圆反射镜尺寸=36.00mm T=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准/span> 短轴(mm) 36.00 长轴(mm) 50.92 厚度(mm) 12.5 镀膜未镀膜材料精退火H-K9L光学玻璃厚度公差(mm) ±0.5 长/短轴直径误差(mm) +0.0/-0.2 表面面型波长/10 @ 633 nm 背面细磨平行差＜1分尺寸误差(mm) +0.0/-0.1 反射面光洁度 10/5 倒边保护性倒边0.2~0.5mmX45°
