氟化钙平凸透镜简介

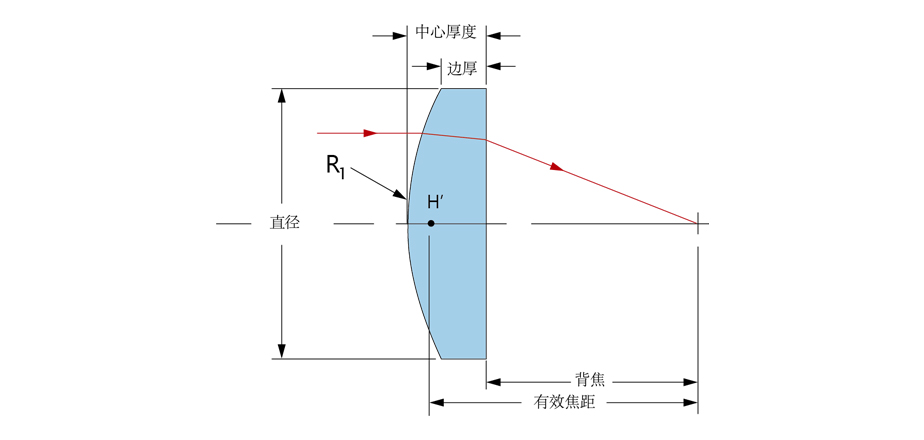

平凸透镜的特点是焦距为正，其中一面为平面，另一面为凸面。使用时，将凸面面向入射光，适用于单色光源的瞄准和聚焦。我司标准库存透镜包括不镀膜产品以及双面镀宽带增透膜产品。

氟化钙平凸透镜特征

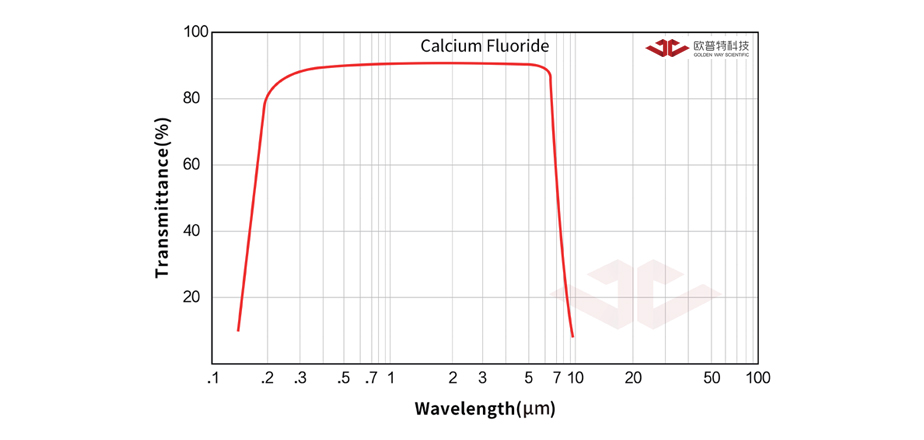

材料: 氟化钙(CaF₂)单晶	设计波长：587.6nm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.1mm
焦距误差(EFL)：±1%	透镜定心误差: ＜3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL51-012-020-IR1

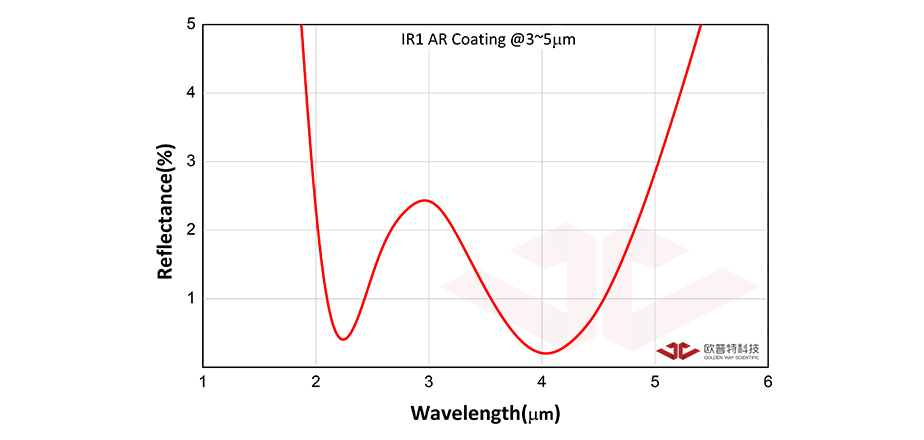

技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=12.70mm F=20.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 17.0 直径D(mm) 12.70 中心厚度Tc(mm) 4.30 边厚Te(mm) 1.50 半径R1(mm) 8.70 焦距EFL(mm) 20.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-050
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=50.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 直径D(mm) 25.40 中心厚度Tc(mm) 6.10 边厚Te(mm) 2.00 半径R1(mm) 21.70 焦距EFL(mm) 50.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-100
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=100.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 97.3 直径D(mm) 25.40 中心厚度Tc(mm) 3.90 边厚Te(mm) 2.00 半径R1(mm) 43.40 焦距EFL(mm) 100.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-012-050
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=12.70mm F=50.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 48.3 直径D(mm) 12.70 中心厚度Tc(mm) 2.50 边厚Te(mm) 1.50 半径R1(mm) 21.70 焦距EFL(mm) 50.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-250
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=250.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 248.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.70 边厚Te(mm) 2.00 半径R1(mm) 108.50 焦距EFL(mm) 250.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-200-IR1
CaF₂平凸透镜 D=25.40mm F=200.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）
	SL51-025-100-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=100.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 97.3 直径D(mm) 25.40 中心厚度Tc(mm) 3.90 边厚Te(mm) 2.00 半径R1(mm) 43.40 焦距EFL(mm) 100.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-012-080-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=12.70mm F=80.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 78.5 直径D(mm) 12.70 中心厚度Tc(mm) 2.10 边厚Te(mm) 1.50 半径R1(mm) 34.70 焦距EFL(mm) 80.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-150
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=150.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 147.7 直径D(mm) 25.40 中心厚度Tc(mm) 3.30 边厚Te(mm) 2.00 半径R1(mm) 65.10 焦距EFL(mm) 150.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-150-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=150.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 147.7 直径D(mm) 25.40 中心厚度Tc(mm) 3.30 边厚Te(mm) 2.00 半径R1(mm) 65.10 焦距EFL(mm) 150.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-050-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=50.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 直径D(mm) 25.40 中心厚度Tc(mm) 6.10 边厚Te(mm) 2.00 半径R1(mm) 21.70 焦距EFL(mm) 50.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-012-020
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=12.70mm F=20.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 17.0 直径D(mm) 12.70 中心厚度Tc(mm) 4.30 边厚Te(mm) 1.50 半径R1(mm) 8.70 焦距EFL(mm) 20.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-250-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=250.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 248.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.70 边厚Te(mm) 2.00 半径R1(mm) 108.50 焦距EFL(mm) 250.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-012-050-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=12.70mm F=50.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 48.3 直径D(mm) 12.70 中心厚度Tc(mm) 2.50 边厚Te(mm) 1.50 半径R1(mm) 21.70 焦距EFL(mm) 50.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-500-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=500.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 498.3 直径D(mm) 25.40 中心厚度Tc(mm) 2.40 边厚Te(mm) 2.00 半径R1(mm) 216.90 焦距EFL(mm) 500.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-012-080
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=12.70mm F=80.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 78.5 直径D(mm) 12.70 中心厚度Tc(mm) 2.10 边厚Te(mm) 1.50 半径R1(mm) 34.70 焦距EFL(mm) 80.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-500
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=500.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 498.3 直径D(mm) 25.40 中心厚度Tc(mm) 2.40 边厚Te(mm) 2.00 半径R1(mm) 216.90 焦距EFL(mm) 500.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-075
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=75.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 71.8 直径D(mm) 25.40 中心厚度Tc(mm) 4.60 边厚Te(mm) 2.00 半径R1(mm) 32.50 焦距EFL(mm) 75.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-075-IR1
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=75.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 71.8 直径D(mm) 25.40 中心厚度Tc(mm) 4.60 边厚Te(mm) 2.00 半径R1(mm) 32.50 焦距EFL(mm) 75.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
	SL51-025-200
技术参数光谱曲线图技术服务 CaF₂平凸透镜 D=25.40mm F=200.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 198.0 直径D(mm) 25.40 中心厚度Tc(mm) 2.90 边厚Te(mm) 2.00 半径R1(mm) 86.80 焦距EFL(mm) 200.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° 焦距误差(EFL) ±2% RoHS 符合标准
