硒化锌平凸透镜简介

　　平凸透镜的特点是焦距为正，其中一面为平面，另一面为凸面。使用时，将凸面面向入射光，适用于单色光源的瞄准和聚焦。我司标准库存透镜包括不镀膜产品以及双面镀宽带增透膜产品。

硒化锌平凸透镜特征

材料: CVD激光级硒化锌(ZnSe)	设计波长：10.6μm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.2mm
焦距误差(EFL)：±1%	透镜定心误差: <3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL71-012-015
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=12.70mm F=15.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 13.8 直径D(mm) 12.70 中心厚度Tc(mm) 3.00 边厚Te(mm) 2.00 半径R1(mm) 21.00 焦距EFL(mm) 15.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-150-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=150.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 147.3 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.60 半径R1(mm) 209.00 焦距EFL(mm) 150.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-1000
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=1000.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 999.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1402.70 焦距EFL(mm) 1000.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-750
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=750.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 749.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1052.00 焦距EFL(mm) 750.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-1000-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=1000.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 999.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1402.70 焦距EFL(mm) 1000.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-050
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=50.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 48.4 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 2.80 半径R1(mm) 70.20 焦距EFL(mm) 50.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-025
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=25.40mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 23.6 直径D(mm) 12.70 中心厚度Tc(mm) 4.30 边厚Te(mm) 2.00 半径R1(mm) 35.60 焦距EFL(mm) 25.40 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-012-020-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=12.70mm F=20.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 18.9 直径D(mm) 12.70 中心厚度Tc(mm) 2.70 边厚Te(mm) 2.00 半径R1(mm) 28.10 焦距EFL(mm) 20.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-100-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=100.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 98.5 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.40 半径R1(mm) 140.50 焦距EFL(mm) 100.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-200
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=200.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 198.3 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.70 半径R1(mm) 280.50 焦距EFL(mm) 200.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-500-IR2

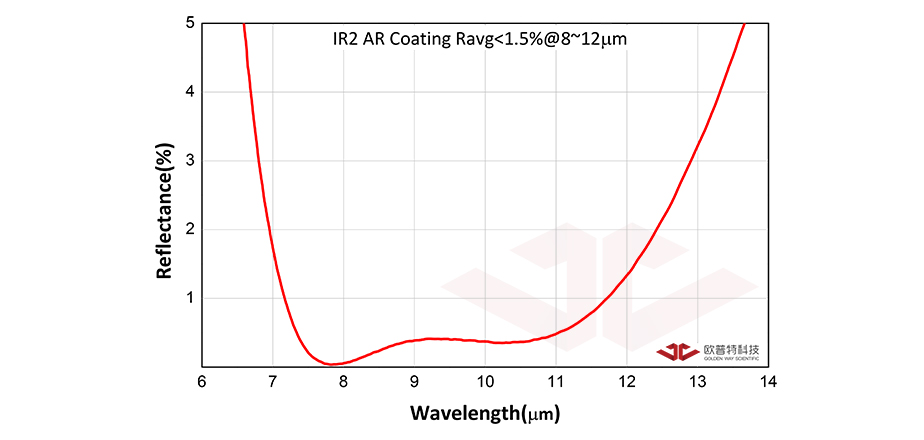

技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=500.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 499.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 701.30 焦距EFL(mm) 500.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-200-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=200.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 198.3 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.70 半径R1(mm) 280.50 焦距EFL(mm) 200.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-025-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=25.40mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 23.6 直径D(mm) 25.40 中心厚度Tc(mm) 4.30 边厚Te(mm) 2.00 半径R1(mm) 35.60 焦距EFL(mm) 25.40 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-012-015-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=12.70mm F=15.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 13.8 直径D(mm) 12.70 中心厚度Tc(mm) 3.00 边厚Te(mm) 2.00 半径R1(mm) 21.00 焦距EFL(mm) 15.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-750-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=750.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 749.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1052.00 焦距EFL(mm) 750.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-075-IR2
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=75.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 73.3 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.20 半径R1(mm) 105.20 焦距EFL(mm) 75.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-012-040
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=12.70mm F=40.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 39.0 直径D(mm) 12.70 中心厚度Tc(mm) 2.70 边厚Te(mm) 2.00 半径R1(mm) 56.10 焦距EFL(mm) 40.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-500

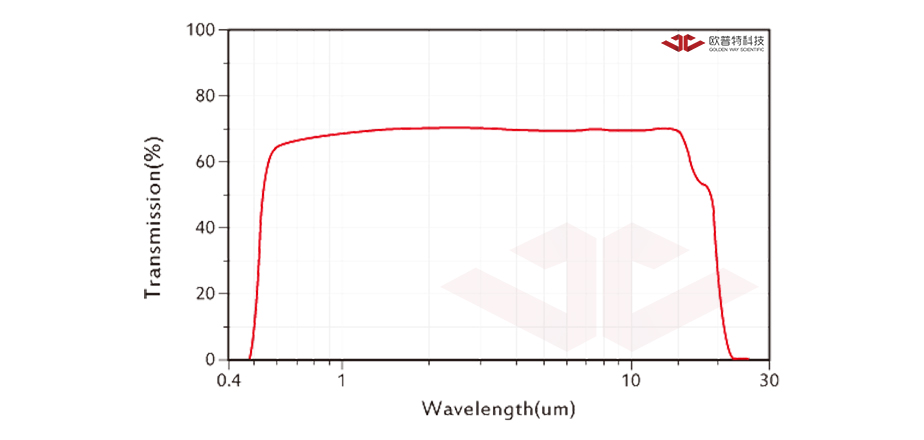

技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=500.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 499.1 直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 701.30 焦距EFL(mm) 500.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-150
技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=150.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 147.3 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.60 半径R1(mm) 209.00 焦距EFL(mm) 150.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL71-025-050-IR2

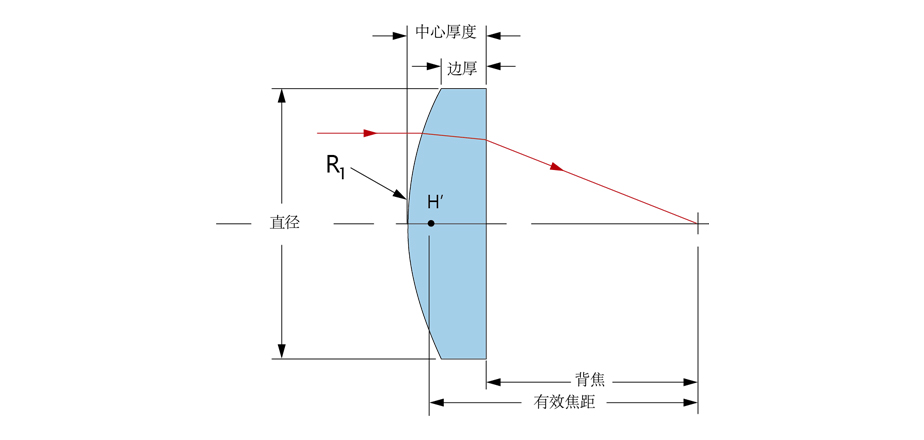

技术参数光谱曲线图技术服务 ZnSe平凸透镜 D=25.40mm F=50.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 48.4 直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 2.80 半径R1(mm) 70.20 焦距EFL(mm) 50.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
