分光棱镜偏振分光棱镜简介

　　相比较分光平片而言，分光棱镜的反射及透射光是等光程的，并且不会存在光束平移、鬼像以及干涉的困扰。偏振分光棱镜通常用于需要将入射光中的 S 偏振光和 P 偏振光分离的应用场合，同时也可用来作为起偏元件使用。其中入射光的 P 分量完全透过，而入射光中 S 分量则以垂直 90°的方向被反射。其S光和P光的分离程度用消光比 (T_p/T_s) 来界定。由于分光膜采用全介质膜层，因而基本不存在光能量吸收的问题。

备注：*SCBS2-050/050A-***产品面型为：优于波长/4@633nm

偏振分光棱镜特征

材料: H-ZF3	表面面型(外表面): 波长/ 10 @ 633 nm
表面光洁度: 60/40	有效孔径：80%
透射光偏移: ±5分	反射光偏移: 90°±5分
尺寸误差: ±0.2mm	倒边: 保护性倒边
透过效率：T_p >90%	反射效率：R_s>99.5%
消光比：T_p/T_s >1000:1	镀膜: 斜面分光膜，其余直角面宽带增透

产品列表

展开	产品型号	单价	库存状态	购物车
	SCBS2-012-NIR
技术参数光谱曲线图偏振分光棱镜尺寸=12.50 波长范围 @620~1000nm H-ZF3 尺寸（mm) 12.00 镀膜波长范围 @620~1000nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1

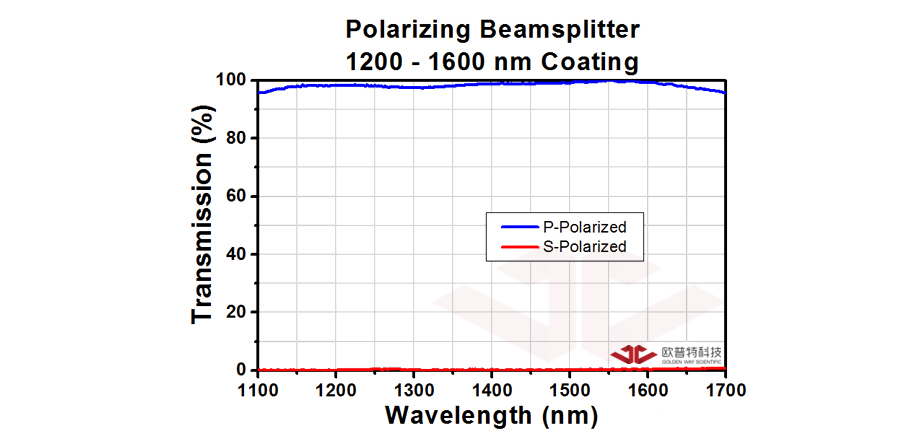

	SCBS2-015-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=15.00 波长范围 @1200~1600nm H-ZF3 尺寸（mm) 15.00 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-025A-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=25.40 波长范围 @1200~1600nm H-ZF3 尺寸（mm) 25.40 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1

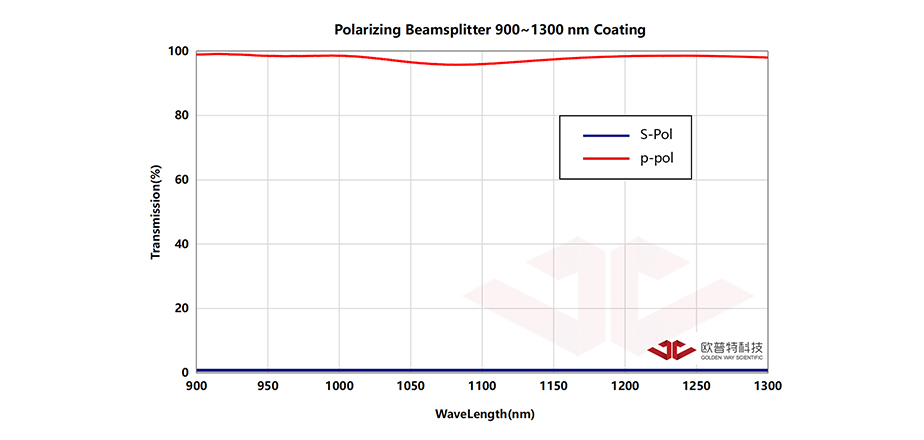

	SCBS2-010-SWIR1
技术参数光谱曲线图偏振分光棱镜尺寸=10.00 波长范围 @900~1300nm H-ZF3 尺寸（mm) 10.00 镀膜波长范围 @900~1300nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-025-SWIR1
技术参数光谱曲线图偏振分光棱镜尺寸=25.00 波长范围 @900~1300nm H-ZF3 尺寸（mm) 25.00 镀膜波长范围 @900~1300nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-010-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=10.00 波长范围 @1200~1600nm H-ZF3 尺寸（mm) 10.00 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-025-VIS
技术参数光谱曲线图偏振分光棱镜尺寸=25.00 波长范围 @420~680nm H-ZF3 尺寸（mm) 25.00 镀膜波长范围 @420~680nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-012-SWIR1
技术参数光谱曲线图偏振分光棱镜尺寸=12.50 波长范围 @900~1300nm H-ZF3 尺寸（mm) 12.50 镀膜波长范围 @900~1300nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-012A-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=12.70 波长范围 @1200~1600nm H-ZF3 尺寸（mm) 12.70 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-010-VIS
技术参数光谱曲线图偏振分光棱镜尺寸=10.00 波长范围 @420~680nm H-ZF3 尺寸（mm) 10.00 镀膜波长范围 @420~680nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-025A-VIS
技术参数光谱曲线图偏振分光棱镜尺寸=25.40 波长范围 @420~680nm H-ZF3 尺寸（mm) 25.40 镀膜波长范围 @420~680nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-050-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=50.00 波长范围 @1200~1600nm H-ZF3 尺寸（mm) *50.00 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-020-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=20.00 波长范围 @1200~1600nm H-ZF3 尺寸（mm) 20.00 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-025A-SWIR1
技术参数光谱曲线图偏振分光棱镜尺寸=25.40 波长范围 @900~1300nm H-ZF3 尺寸（mm) 25.40 镀膜波长范围 @900~1300nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-005-SWIR2
技术参数光谱曲线图偏振分光棱镜尺寸=5.00 波长范围 @1200~1600nm H-ZF3 尺寸（mm) 5.00 镀膜波长范围 @1200~1600nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-010-NIR
技术参数光谱曲线图偏振分光棱镜尺寸=10.00 波长范围 @620~1000nm H-ZF 尺寸（mm) 10.00 镀膜波长范围 @620~1000nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-050A-VIS
技术参数光谱曲线图偏振分光棱镜尺寸=50.80 波长范围 @420~680nm H-ZF3 尺寸（mm) *50.80 镀膜波长范围 @420~680nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-050A-SWIR1
技术参数光谱曲线图偏振分光棱镜尺寸=50.80 波长范围 @900~1300nm H-ZF3 尺寸（mm) *50.80 镀膜波长范围 @900~1300nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-005-SWIR1
技术参数光谱曲线图偏振分光棱镜尺寸=5.00 波长范围 @900~1300nm H-ZF3 尺寸（mm) 5.00 镀膜波长范围 @900~1300nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
	SCBS2-025-NIR
技术参数光谱曲线图偏振分光棱镜尺寸=25.00 波长范围 @620~1000nm H-ZF3 尺寸（mm) 25.00 镀膜波长范围 @620~1000nm 表面面型（外表面）波长/ 10 @ 633 nm 材料 H-ZF3 尺寸误差(mm) ±0.2 有效孔径 80% RoHS 符合标准透射光偏移 ±5分表面光洁度 60/40 反射光偏移 90°±5分倒边保护性倒边透过效率 Tp＞90% 反射效率 RS＞99.5% 消光比 TP/TS＞1000:1
