面全息型光栅可见波段简介

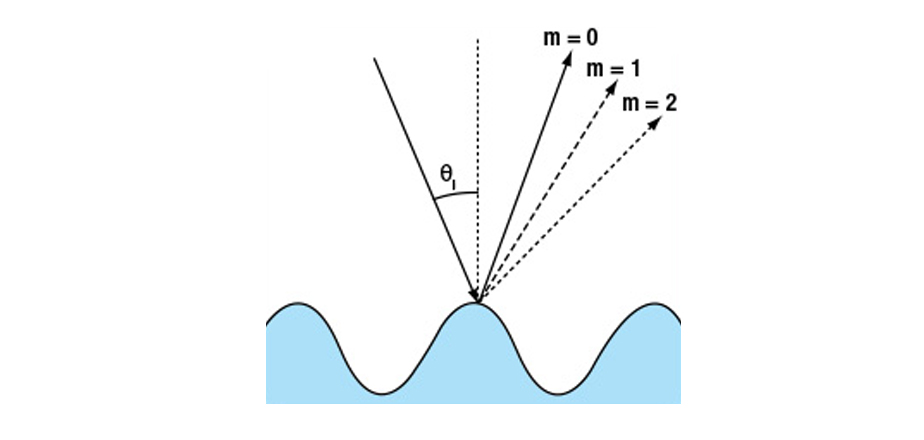

　全息光栅通常用于对杂散光敏感的应用中。其基底镀有光敏材料，将有光敏材料涂层的基板置于由激光器产生的单色光和相干光束组成的相交光束之间，使光敏材料感光。相交激光束产生一系列平行且等距的干涉条纹，条纹强度按照正弦曲线形状变化。由于光敏材料的溶解度由对其照射的光强决定，干涉条纹显示了光敏材料表面不同光强。然后可以对基底镀反射膜之后用与复制刻划的原始光栅相同的过程用于复制。由于全息光栅刻线形状以及刻线间距是完全一致的，所以产生的杂散光远少于刻划光栅。全息光栅可以采用两种凹槽轮廓：正弦和闪耀。

紫外波段特征

光栅基片材料: 浮法玻璃	表面光洁度：60/40
尺寸公差：± 0.5 mm	厚度公差：± 0.5 mm
效率：45%~ 65% @峰值波长	有效孔径：90%
损伤阈值：350mJ/cm² @200ns脉冲激光40W/cm² (CW)连续激光

产品列表

展开	产品型号	单价	库存状态	购物车
	SGR02-1313-12VIS

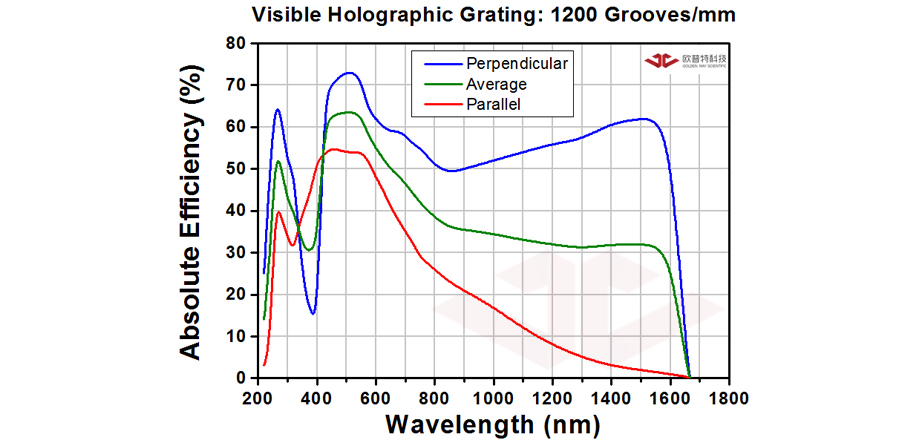

技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=12.7x12.7x6mm 刻线数=1200 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 1200 优化波段 (可见) 色散(nm/mr) 0.79@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-5050-12VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=50x50x9.5mm 刻线数=1200 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 1200 优化波段 (可见) 色散(nm/mr) 0.79@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-1313-24VIS

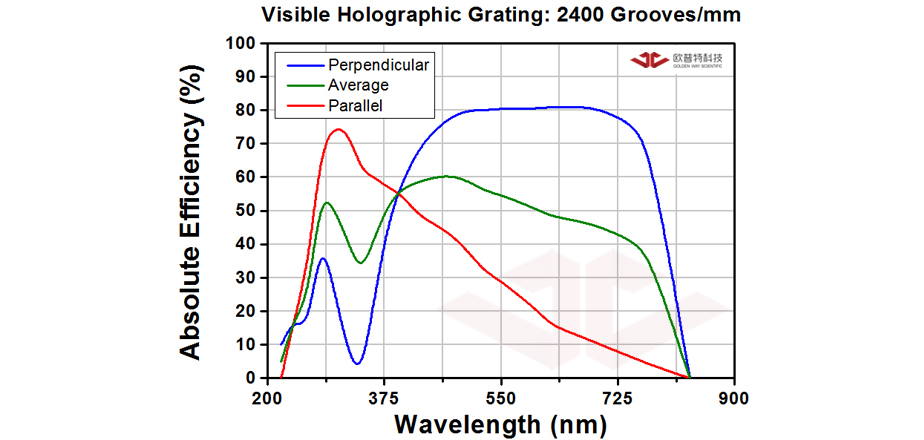

技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=25x25x6mm 刻线数=2400 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 2400 优化波段 (可见) 色散(nm/mr) 0.33@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-1313-18VIS

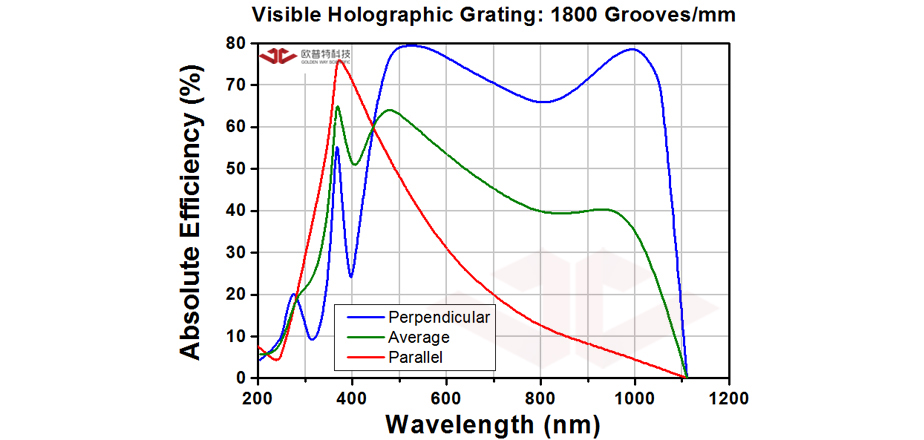

技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=12.7x12.7x6mm 刻线数=1800 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 1800 优化波段 (可见) 色散(nm/mr) 0.50@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-2525-18VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=25x25x6mm 刻线数=1800 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 1800 优化波段 (可见) 色散(nm/mr) 0.79@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-2525-12VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=25x25x6mm 刻线数=1200 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 1200 优化波段 (可见) 色散(nm/mr) 0.79@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-2525-24VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=25x25x6mm 刻线数=2400 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 2400 优化波段 (可见) 色散(nm/mr) 0.33@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-5050-10VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=50x50x9.5mm 刻线数=1200 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 1200 优化波段 (可见) 色散(nm/mr) 0.79@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-5050-18VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=50x50x9.5mm 刻线数=1800 优化波段=可见(VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 1800 优化波段 (可见) 色散(nm/mr) 0.50@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR02-5050-24VIS
技术参数光谱曲线图技术服务平面全息衍射光栅尺寸=50x50x9.5mm 刻线数=2400 优化波段=可见 (VIS) 浮法玻璃 RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 2400 优化波段 (可见) 色散(nm/mr) 0.33@250nm 光栅基片材料浮法玻璃尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 45%~ 65% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
