平面刻划型光栅紫外-近红外波段简介

　　制作原始或者母光栅的初始步骤是对基底材料的选择，通常为玻璃或者铜。将基底材料抛光至高平整度并对其镀一层很薄的铝膜。刻划平行度和刻线的等距需要漫长的时间进行调整，可能需要花费几天进行设置并在实际刻划之前进行测试。刻划机必须能够在每次刻划后让钻石刀头按精确路线折回，并按预定量对基底进行刻划。刻线的平行度和位移必须精确控制。

紫外-近红外波段特征

光栅基片材料: 浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 )	表面光洁度：60/40
尺寸公差：± 0.5 mm	厚度公差：± 0.5 mm
效率：60%~ 80% @闪耀波长	有效孔径：90%
损伤阈值：350mJ/cm² @200ns脉冲激光40W/cm² (CW)连续激光

产品列表

展开	产品型号	单价	库存状态	购物车

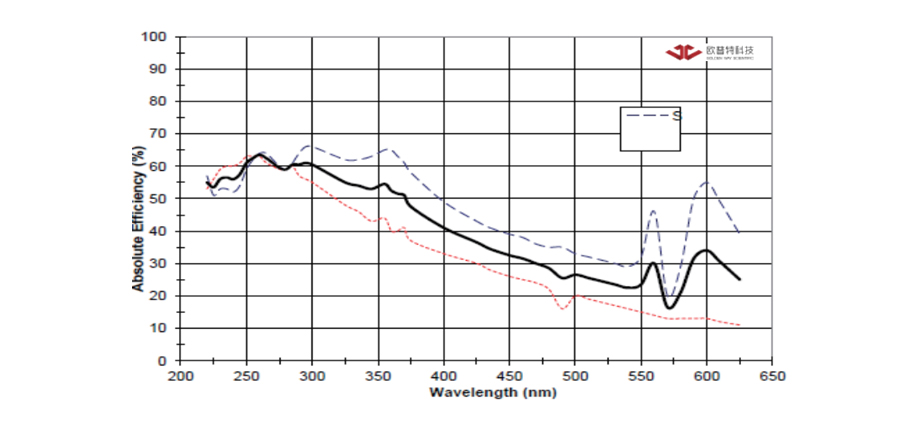

	SSR01-1313-1225
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=1200 闪耀波长=250nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 1200 闪耀波长 250nm 闪耀角 8.63° 色散(nm/mr) 0.82 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

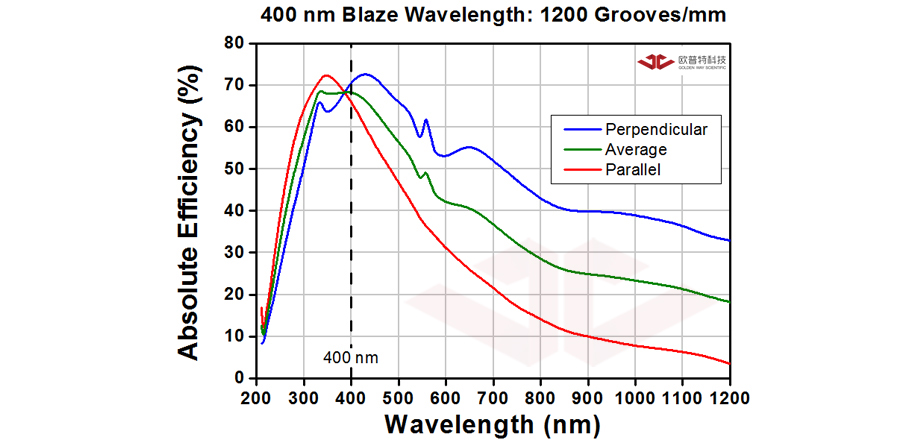

	SSR01-5050-1240
技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=1200 闪耀波长=400nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 1200 闪耀波长 400nm 闪耀角 13.89° 色散(nm/mr) 0.81 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-1313-6040
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=600 闪耀波长=400nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 600 闪耀波长 400nm 闪耀角 6.89° 色散(nm/mr) 1.66 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-5050-6012

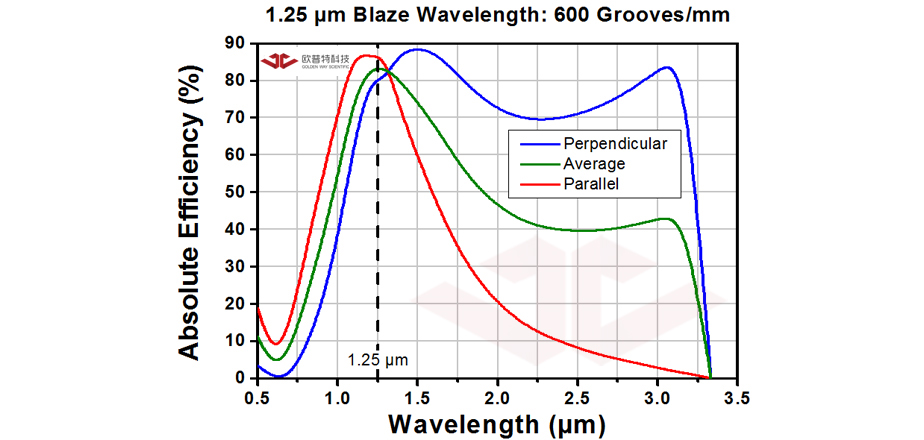

技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=600 闪耀波长=1250nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 600 闪耀波长 1250nm 闪耀角 22.02° 色散(nm/mr) 1.55 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-2525-1240
SSR01-2525-1240 平面刻划光栅尺寸=25x25x6mm 刻线数=1200 闪耀波长=400nm
	SSR01-2525-1275

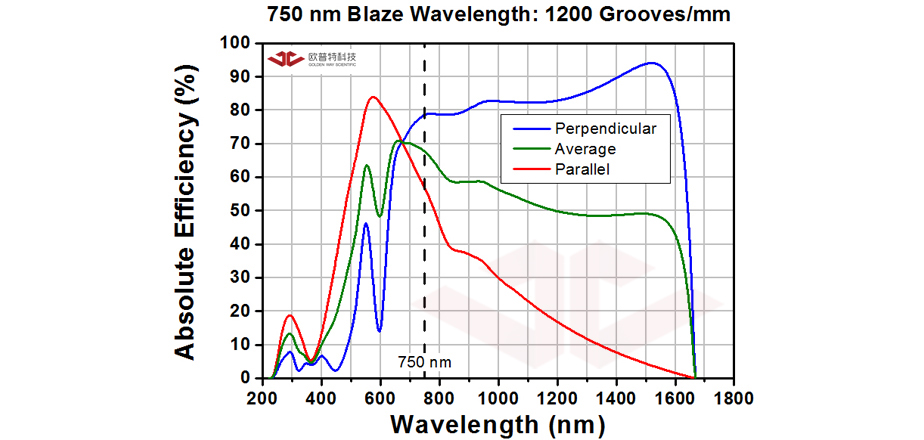

技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=1200 闪耀波长=750nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 1200 闪耀波长 750nm 闪耀角 26.74° 色散(nm/mr) 0.74 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-1313-6010

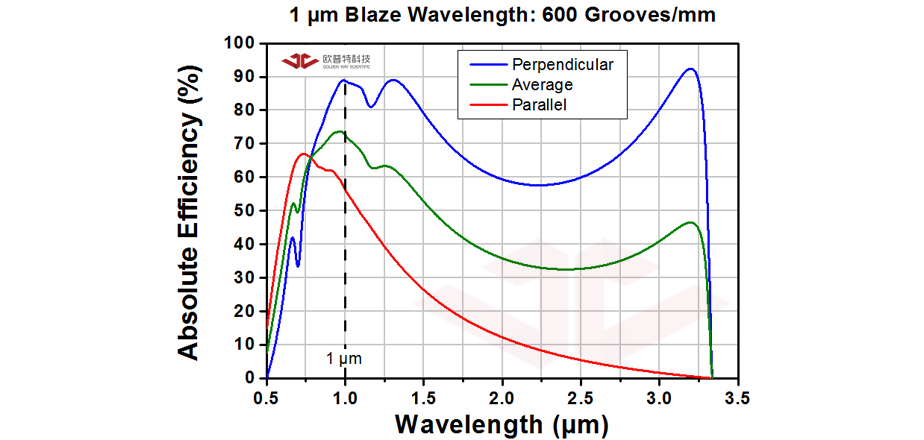

技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=600 闪耀波长=1000nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 600 闪耀波长 1000nm 闪耀角 17.46° 色散(nm/mr) 1.59 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

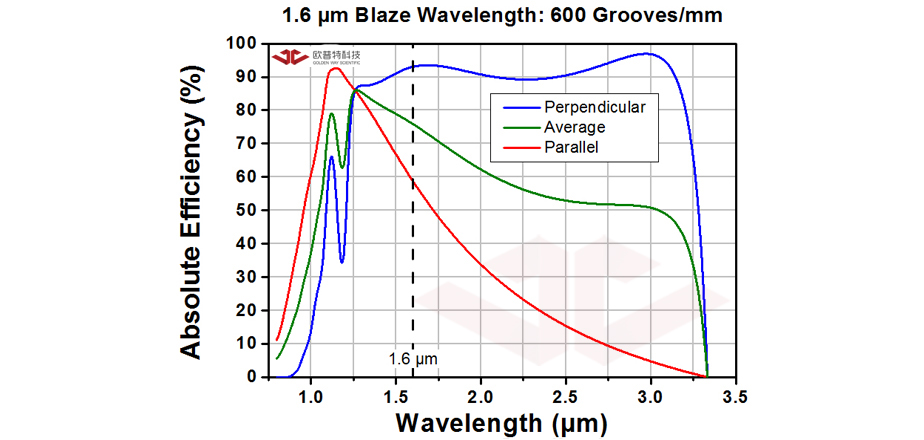

	SSR01-5050-6016
技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=600 闪耀波长=1600nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 600 闪耀波长 1600nm 闪耀角 28.69° 色散(nm/mr) 1.46 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-2525-6050

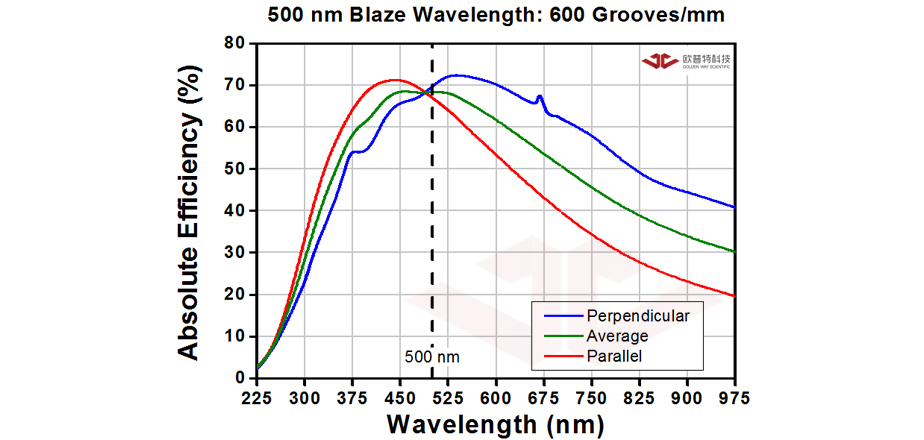

技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=600 闪耀波长=500nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 600 闪耀波长 500nm 闪耀角 8.63° 色散(nm/mr) 1.65 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-1313-6012
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=600 闪耀波长=1250nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 600 闪耀波长 1250nm 闪耀角 22.02° 色散(nm/mr) 1.55 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-2525-6040

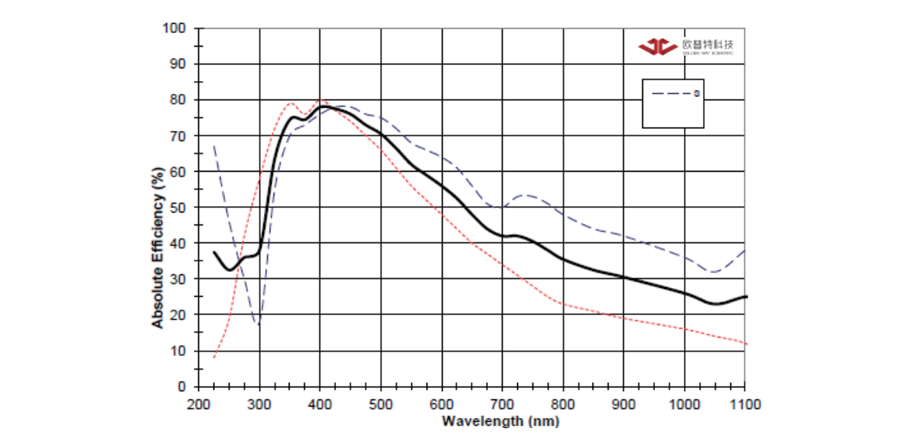

技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=600 闪耀波长=400nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 600 闪耀波长 400nm 闪耀角 6.89° 色散(nm/mr) 1.66 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-2525-6010
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=600 闪耀波长=1000nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 600 闪耀波长 1000nm 闪耀角 17.46° 色散(nm/mr) 1.59 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-1313-1275
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=1200 闪耀波长=750nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 1200 闪耀波长 750nm 闪耀角 26.74° 色散(nm/mr) 0.74 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-2525-1250-T
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x9.5mm 刻线数=1200 闪耀波长=500nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 1200 闪耀波长 500nm 闪耀角 17.46° 色散(nm/mr) 0.8 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-5050-6040
技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=600 闪耀波长=400nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 600 闪耀波长 400nm 闪耀角 6.89° 色散(nm/mr) 1.66 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-2525-6030

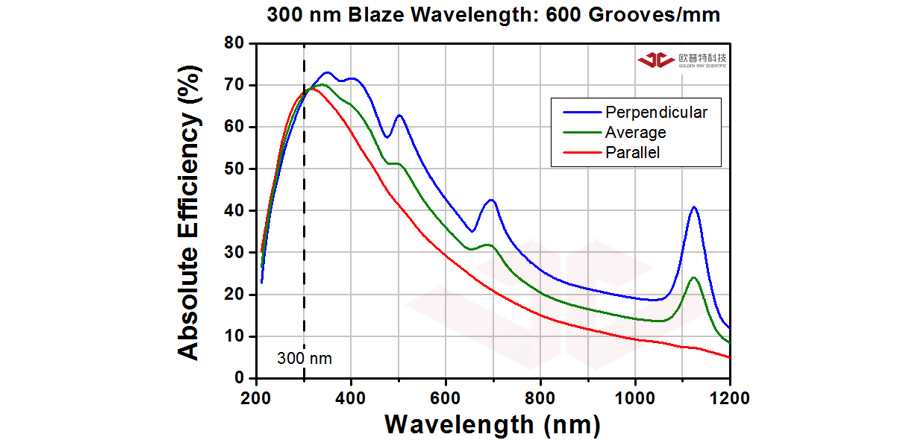

技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=600 闪耀波长=300nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 600 闪耀波长 300nm 闪耀角 5.16° 色散(nm/mr) 1.66 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-1313-6025
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=600 闪耀波长=250nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 600 闪耀波长 250nm 闪耀角 4.30° 色散(nm/mr) 1.67 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-5050-1250

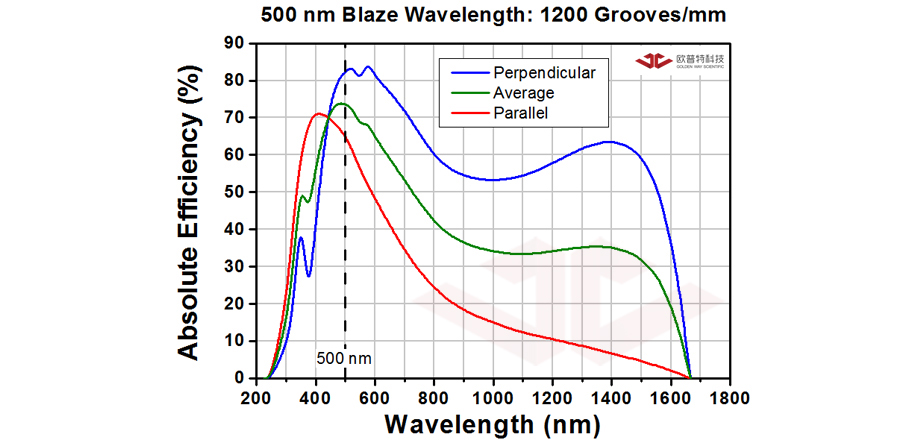

技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=1200 闪耀波长=500nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 1200 闪耀波长 500nm 闪耀角 17.46° 色散(nm/mr) 0.8 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-1313-6050
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=600 闪耀波长=500nm RoHS 符合标准尺寸(mm) 12.7x12.7x6 刻线数(l/mm) 600 闪耀波长 500nm 闪耀角 8.63° 色散(nm/mr) 1.65 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SSR01-5050-6030
技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=600 闪耀波长=300nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 600 闪耀波长 300nm 闪耀角 5.16° 色散(nm/mr) 1.66 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
