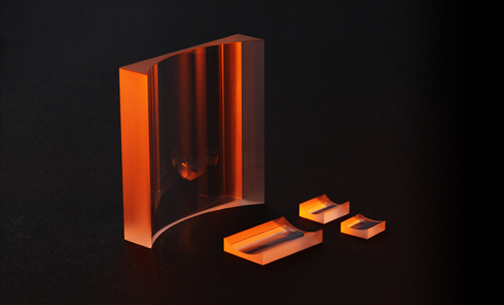

平凹柱面透镜 X*Y=8.0x4.0mm F=-4.00mm 未镀膜精退火K9光学玻璃

平凹柱面透镜 X*Y=8.0x4.0mm F=-4.00mm 未镀膜精退火K9光学玻璃

• 尺寸X*Y(mm)或直径(mm) 8.0x4.0
• 焦距EFL(mm) -4.00
• 背焦BFL(mm) -5.30
• 半径 R1(mm) -2.07
• 中心厚度Tc(mm) 2.00
• 边缘厚度Te(mm) 3.54

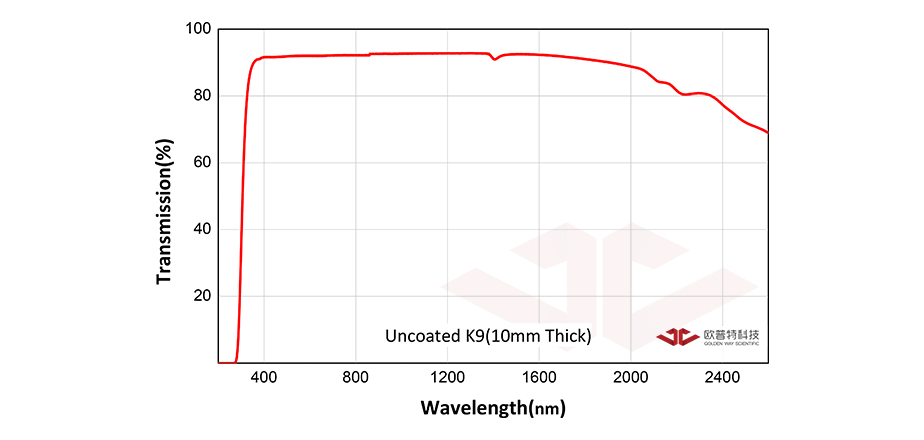

• 镀膜 未镀膜
• 材料 精退火H-K9L光学玻璃
• 设计波长 587.6nm
• 直径误差(mm) +0.0/-0.1
• 中心厚度误差(mm) ±0.2
• 焦距误差(EFL) ±2%
• 透镜定心误差 3~5分
• 表面光洁度 60/40
• 倒边 0.2mmX45°
• RoHS 符合标准
•
