高温管式电池测试夹具

产品详情：

SSC-SOFCSOEC12系列高温管式电池测试夹具，适用与固体氧化物电池测试SOFC和电热催化系统评价SOEC；是将直径12mm的电池固定到刚玉管或者石英管中，并配合接头实现SOFC.SOEC的评价分析。电解质支撑结构的三合一复合SOFC/SOEC电池制作好以后，在三合一复合膜的两侧各涂上一层薄的铂浆，再压上铂网，然后在850℃下烧结0.5h后作为电流收集器（集流体）。铂网的面积与电极膜的面积相同，规格为200目。用玻璃密封剂将电池的阳极侧面（向下）密封在石英管的一端，阴极室为大石英管。

产品优势：

（1）阳极面向下时，在阳极室通入的氢气和甲烷等燃料由于密度比空气小会自动向上运动到阳极表面，发生化学反应。阴极的空气（氧气）由于密度与空气相近，在小的压力作用下就会自发地向下运动到阴极发生反应。反之，若将阳极和阴极室倒置，则必须增加阳极和阴极气体的压强才能促使上述效果出现。

（2）电池的阳极面用高温密封陶瓷胶固定在石英管的一端，石英管起到阳极室的作用。用同样的方式得到阴极室，由于受到阴极室石英管的重力，以及电池两端的密封应力，电池很容易受到损坏。在电池夹具中，电池不受来自阴极的压力；由于电池的阴极面处于“自由”状态，电池只受到阳极密封材料的应力。因此，电池受到损坏的可能性大大降低。

（3）将阴极高温内密封转变为低温外密封，用普通胶水或橡皮泥就能很好地完成密封。整个电池测试夹具，以铂丝为导线，外路连接电子负载和电化学工作站。

技术参数：

项目	SSC-SOFCSOEC12-S	SSC-SOFCSOEC12-D
应用	单室、半电池SOFC、SOEC电池夹具，有效直径φ12，面积1cm2，主要分析工作电极的性能；	双室、管式SOFC、SOEC电池夹具，有效直径φ12，面积1cm2，可分别分析阴阳极催化剂的性能；
材质	刚玉管、陶瓷管	刚玉管、陶瓷管、石英管
规格	外管直径： 电池支撑管直径：	外管直径： 电池支撑管直径：
气体流量	<2.0L/min
耐温	900℃
连接	多层管嵌套使用，气路接头3mm，阴阳极集流体，热电偶
密封	采用高温陶瓷材料密封
定制化	可定制客户要求的其他尺寸。

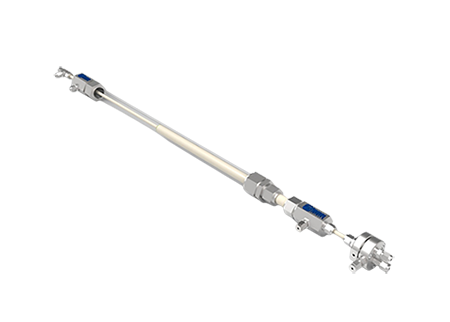

实物图：
