中式反应釜简介

产品详情：

  中试搅拌高压反应釜是连接实验室小试与工业化量产的核心工艺放大设备，专为 10–100L 公斤级至百公斤级反应验证设计，集成进料、反应、控温、循环、安全监测与智能控制于一体，可稳定实现高温、高压、强腐蚀等苛刻条件下的连续化、可控化中试试验，广泛用于精细化工、医药、新材料、新能源等领域的工艺验证、参数优化与放大生产。

设备定位与核心价值：

定位：中试级高压反应成套装置，容积 10–100L 标准规格，支持非标定制。

l 实现小试成果安全、稳定、可重复放大，降低工业化风险。

l 提供精准温控、均匀搅拌、可靠密封、全程安全联锁，数据可追溯、可对接工业化生产。

l 适配高温、高压、强腐蚀、易粘壁等复杂反应体系，通用性强、扩展性高。

整体系统组成：

l 整套装置由五大模块 + 智能监测控制系统构成，协同完成全流程反应作业：

l 进料系统：计量进料、流量显示与稳定控制，支持液体精准滴加、固体投料，适配连续 / 间歇进料模式。

l 反应釜系统：核心反应容器，含釜体、釜盖、搅拌装置、密封结构、快开法兰等。

l 导热油控温系统：夹套油浴加热、保温、循环控温，实现快速升降温与温度均匀分布。

l 循环系统：导热油循环、物料循环 / 回流，保障换热效率与反应均一性。

l 安全与显示控制系统：超压 / 超温报警、安全联锁、实时数据采集、参数设定与运行监控。

结构设计优势：

l 拆装便捷，便于清场、换料、维护与内部检修。

l 密封可靠，适配高压工况，重复使用稳定性强。

l 油浴加热 + 保温一体化

l 夹套油浴加热，受热均匀、无局部过热，升降温速率快、控温精准。

l 标配保温衣，减少热量损耗、提升能效、改善现场操作环境。

l 高精度表面处理

l 釜体、釜盖外表面精车，无划痕、外观整洁、易清洁养护。

l 釜体内壁精细抛光（Ra≤0.4μm），防粘壁、易清洗、无残留，适配高粘度、易挂壁物料。

l 卡套式连接，密封可靠、拆装方便、密封性稳定，适配高压与真空工况。

材质与关键工艺参数：

1. 核心材质

釜体：316L/304/C276 不锈钢，优异耐腐蚀性、耐高温、抗疲劳，适配多数酸碱与有机溶剂体系。

油浴夹套：304 不锈钢，耐腐蚀、结构稳定、导热性能良好。

密封件：耐高温、耐腐蚀材质，适配高温高压长期运行。

2. 关键技术参数

l 容积：10L/20L/50L/100L（可按需定制）。

l 设计温度：RT–350℃，满足高温合成、聚合、裂解等反应需求。

l 设计压力：-0.1–10MPa，覆盖真空至高压工况，适配加氢、氧化、催化等高压反应。

l 搅拌：变频可调，转速稳定，适配不同物料粘度与混合要求。

l 焊接：先进焊接工艺，焊缝平滑、强度高、抗腐蚀能力强，延长设备寿命。

温控与安全保障系统：

1. 高精度温控

导热油循环控温，导热均匀、控温精度高，有效消除温度梯度。

夹套油温实时监测，联动调节加热 / 冷却，确保釜内温度稳定。

支持程序升温 / 恒温 / 降温，满足复杂工艺曲线需求。

2. 全方位安全设计

高安全系数设计，压力容器规范制造，运行更可靠。

超温 / 超压双重报警 + 安全联锁，异常时自动报警并切断加热、启动保护逻辑。

压力实时监测、温度实时监测、油温实时监测，三重关键参数全程监控。

配套安全阀 / 爆破片等泄压保护，多重冗余保障人身与设备安全。

智能监测与控制系统：

1. 进液系统监测

进料流量精确计量、实时显示与稳定控制，保障进料匀速、精准、可重复。

支持定量进料、比例进料、连续滴加，满足配方化、精细化反应要求。

2. 反应系统全维度监测

釜内压力：实时采集、数字显示，超压报警 + 联锁保护。

釜内温度：多点测温、精准反馈，超温报警 + 联锁保护。

夹套油温：实时监控，确保换热稳定、防止局部过热 / 结焦。

3. 控制与数据管理

一体化控制柜，参数设定、运行状态、故障信息一目了然。

支持手动 / 自动切换，操作简便、稳定性强、适配多种工艺场景。

可扩展数据记录、历史曲线、远程监控，满足研发追溯与 GMP/GLP 合规要求。

典型应用场景：

n 医药中间体：API 合成、催化加氢、缩合、氧化还原等中试验证与小批量制备。

n 精细化工：香料、助剂、电子化学品等高温高压反应与工艺优化。

n 新材料：高分子聚合、树脂合成、纳米材料、复合材料前驱体制备。

n 新能源：锂电材料、电解液、催化材料等高压合成与性能验证。

n 通用反应：高温裂解、催化反应、超临界反应、气液 / 液液多相反应等

技术参数表：

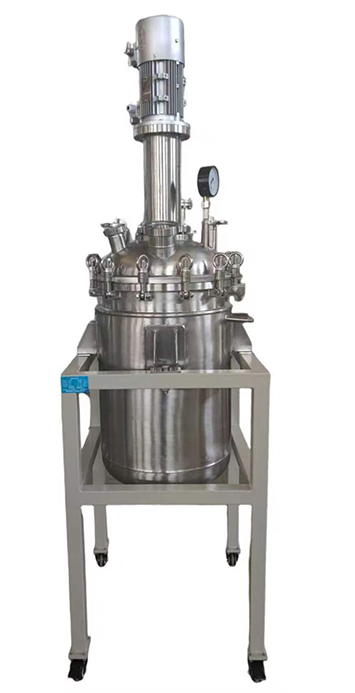

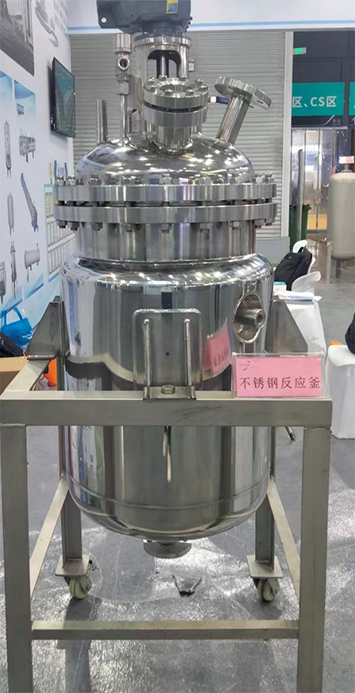

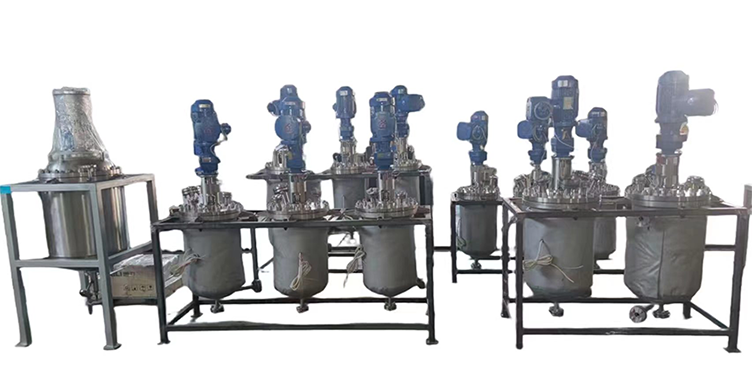

实物图：
